Signal Meter

VFOのダイアル表示で行った画像処理を使って,シグナルメータを作ってみた.
バックグラウンドにスケールイメージのビットマップを貼り付けておき,
その上を指針が1つ動くだけなので,VFOのダイアル表示よりは処理は軽い.
とは言え,オブジェクト(今回は指針だけだが)のローテーション,
アンチエリアシングやバックグラウンドとのアルファブレンドといった処理を行い,
16bitカラー表示をするので,それなりの性能のMPUが必要かと思い,
PIC32MX250F128B を使ってみた.
(USBは使わないので,PIC32MX150…でいいのだが手持ちがあったので)




動画はこちら

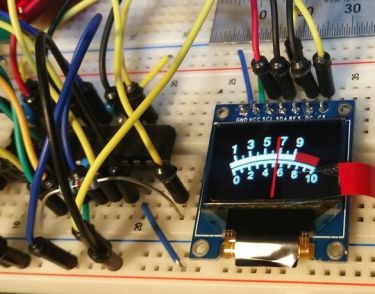

96x64ピクセルのOLEDにしては,きれいな表示ができた気がする.
