周波数カウンタ

周波数をダイアルイメージで表示する周波数カウンタ.
デザインのカスタマイズや,オフセット値の設定など詳細なカスタマイズが可能です.
計測器ではなく,ラジオ等に組み込む周波数表示器として用いるための周波数カウンタです.

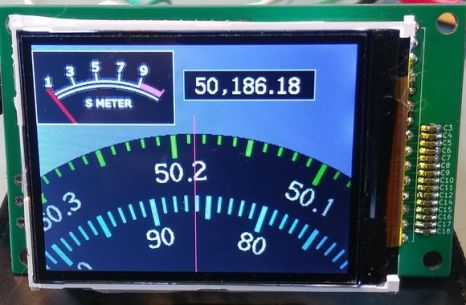

20180414_114101

組み込み用の周波数カウンタとしては,格安のキットがありますが,周波数の表示は数字のみなので,やはりデザインとしてはある程度限定されたものになってしまいます.

周波数カウンタが普及していなかった時代は,周波数表示はメカ的なダイアル機構でした.ダイアル機構の工作は大変でしたが,視覚的には,この”ダイアル”は印象的な部分でした.

周波数の読み取り精度はともかく,デザイン的に見れば,”ダイアル”は現在も捨てがたいものだと思います.
そこで,メカ的なダイアル機構 に変わるものとして,周波数をダイアルイメージで表示するようにしました.

表示には2.4インチのTFTカラーLCDを使用.CPUは,PIC32MZEFシリーズでSRAMが512kBあるものを用い,外付けメモリなしで画像処理をしています.

USBインターフェースでPCと接続し,PCアプリ(カスタマイズツール)を用いてデザインができます.

ダイアルイメージのカスタマイズの他に,ディジタル周波数,メータイメージ,任意の文字列等を位置を指定して配置可能です.

詳しい資料とカスタマイズツールはこちらからダウンロード できます.

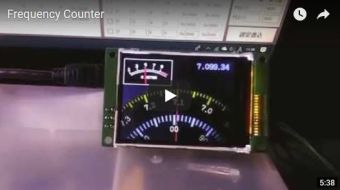

 mov1

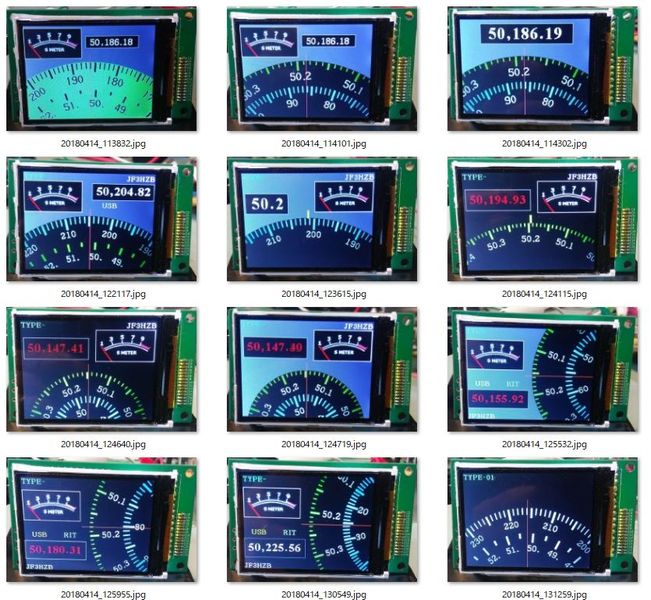

設定例sample00

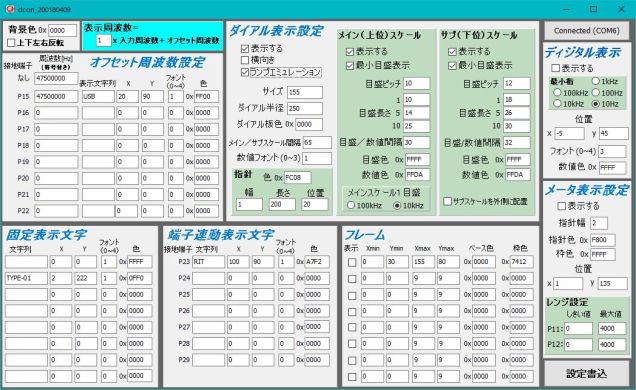

設定ツール(Windows 10)
dconfg



周波数カウンタ基板の完成品を有償で頒布できます.
送料と税込 ¥10,000(1個)
ご希望の方は こちら からご連絡ください.
