記事中のプログラムは，Arduino IDE 2.1.1, Board Manager esp32 ver. 2.0.9 で動作確認しています．

AM,FMの復調処理を加えて，クラシックなすべてのモードの復調ができるようにした．前の記事と重複する内容があるがあらためて記載する．

まず，デシメーションまでの構成は下図のとおり．

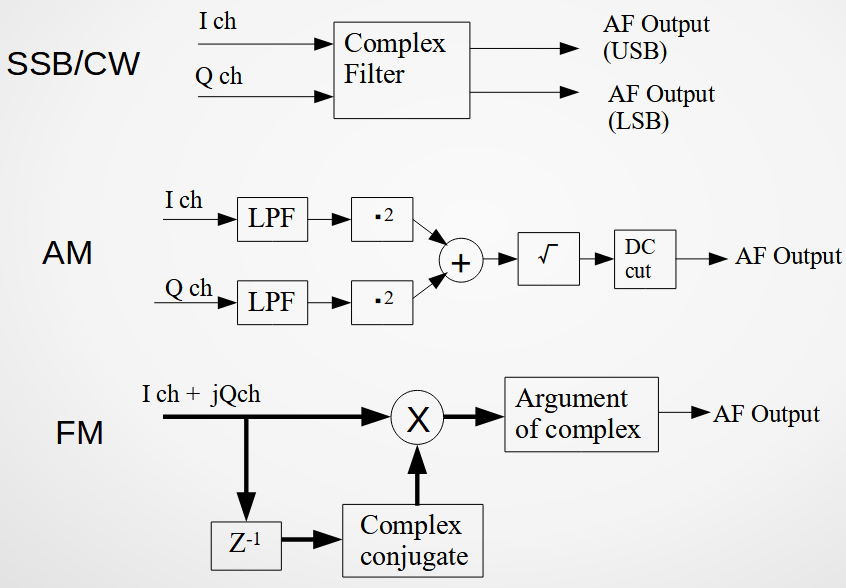

DeMod.　のブロックに各モードの復調処理が入る．内容は以下のとおり．

SSBの復調は以下のようなコードとなる．（前の記事と同じ）

     // USB
      dsps_fir_f32(&sfirRe, Lch_in, Lch_out, BLOCK_SAMPLES/DOWN_SAMPLE);
      dsps_fir_f32(&sfirIm, Rch_in, Rch_out, BLOCK_SAMPLES/DOWN_SAMPLE);
      for(int i=0; i<BLOCK_SAMPLES/DOWN_SAMPLE; i++){
        Lch_in[i] =Lch_out[i] - Rch_out[i];
      }

      // LSB
      dsps_fir_f32(&sfirRe, Lch_in, Lch_out, BLOCK_SAMPLES/DOWN_SAMPLE);
      dsps_fir_f32(&sfirIm, Rch_in, Rch_out, BLOCK_SAMPLES/DOWN_SAMPLE);
      for(int i=0; i<BLOCK_SAMPLES/DOWN_SAMPLE; i++){
        Lch_in[i] = Lch_out[i] + Rch_out[i];
      }


複素係数フィルタをとおして，実部と虚部を加算するだけなので非常にシンプル．

AMの復調は以下のとおり．

      // AM
      dsps_fir_f32(&sfirAMRe, Lch_in, Lch_out, BLOCK_SAMPLES/DOWN_SAMPLE);
      dsps_fir_f32(&sfirAMIm, Rch_in, Rch_out, BLOCK_SAMPLES/DOWN_SAMPLE);
      for(int i=0; i<BLOCK_SAMPLES/DOWN_SAMPLE; i++){
        Re=Lch_out[i];
        Im=Rch_out[i];
        float Demod_AM = sqrt(Re*Re+Im*Im);
        Rch_in[i] = Demod_AM*0.003 + zDC*0.997; // DC component
        zDC = Rch_in[i];                        // DC component
        Lch_in[i] = 3.0f*(Demod_AM - zDC);
      }

複素係数フィルタの代わりに実部，虚部を同じ特性のLPFにとおし（デシメーションフィルタがあるのでこれはなくてもよい），その振幅 Demod_AM を求めている． Demod_AM にはキャリアに相当するDC成分が含まれているのでそれをカットし出力としている．
zDC は float のグローバル変数．

FMの復調は以下のとおり．

      // FM
      for(int i=0; i<BLOCK_SAMPLES/DOWN_SAMPLE; i++){
        Re = Lch_in[i]*zRe + Rch_in[i]*zIm;
        Im = Rch_in[i]*zRe - Lch_in[i]*zIm;
        zRe = Lch_in[i];
        zIm = Rch_in[i];
        Lch_in[i] = 1e5 * atan2(Im, Re) * (float)(fsample/DOWN_SAMPLE);
      }

zRE，zIm　は，float のグローバル変数．

一般的には信号の位相を求めてそれを微分する．微分は1サンプル前のデータの位相との差をとればよい．その通りやればいいのだが「微分＝ノイズ増長」というイメージがあってやりたくなかったので別の方法でFM復調をすることにした．

具体的には上の図にあるように，1サンプル前のデータの複素共役を掛けてその偏角を求める．複素数同士の乗算ではその偏角は加算されるが，複素共役をとった場合は偏角は差分（　≃　微分）となる．これによって差分や除算なしにFMの復調処理ができた．一般的な方法と比べてどれほどの効果があるかは確認していない．
