SSBの生成のプログラムを作成し信号を観測した．プログラムは下図に従って作成．

入力信号は 1.5kHz の正弦波．キャリア周波数 24kHz でUSBを生成した．
よって出力は 25.5kHz の正弦波となる．

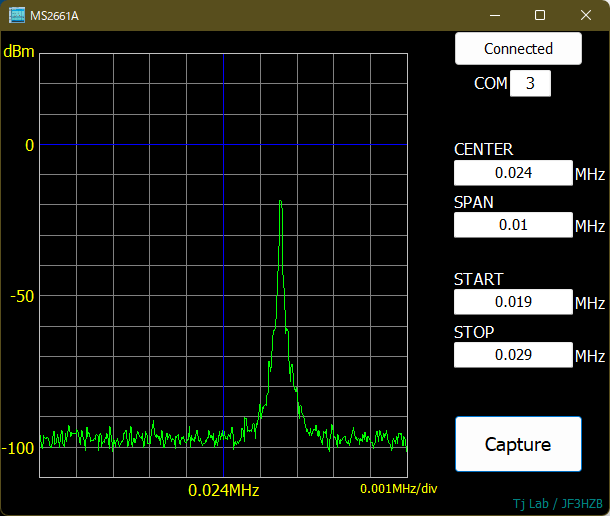

スペクトラムの実測結果は以下のとおり．

完全ディジタル処理によるSSB生成なので当然ではあるが，キャリア（24kHz）も逆サイドバンド（22.5kHz）もまったく観測できない．

測定側のダイナミックレンジが十分ではないが，少なくとも -70dB は抑圧されている．無調整で（調整のやりようがないが）十分な性能が得られている．

帯域を広げていくと少し問題点が見えてくる．

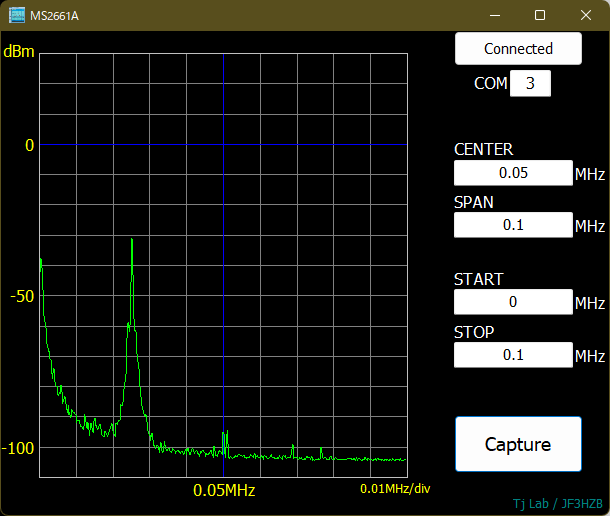

まず，100kHz まで観測すると信号（25.5kHz）の高調波が見える．

これはDAC（PCM5102A）の出力が 500mVpp のときだが，2次高調波は -60 数dB ．
これくらいであれば問題ないが，DAC出力を大きくすると悪化していく．

ちなみに，2Vpp のときには -50dB となった．送信時はDAC出力レベルは控えめがよさそう．

さらに観測帯域を 1MHz まで広げると下図のようになった．

384kHzとその整数倍の前後にスプリアスが生じている．これはPCM5102Aが最終的に384kHzまでオーバーサンプリングして信号を出力しているためで，波形を見ればよくわかる（下図）

0次ホールド特性どおりのスペクトラムといえる．

結論から言えば，問題点はすべてDACに起因するもので，実際に使用する場合は DACの出力に適切なフィルタが必要だろう．
