SDR using dsPIC for SSB MODE
FM，AMモードはまだ納得できる状態ではないが，SSBに関しては問題なさそうなので，ファームウェア（ソースコード）などを公開した．
IIR, FIR フィルタの特性を変えるためのツールも置いてある．

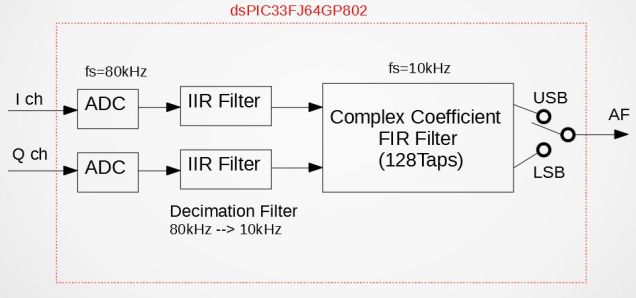

dsPICの内部処理は以下のとおり．
原理的にはこれまで通り，複素係数フィルタで正（または負）の周波数成分をカットするフィルタ式．
コードを書いていて思ったのだが実際の処理内容はPSNと酷似している．なので，複素係数フィルタをAF PSN とみなしてもよいと思う．
hilbert 変換自体が負の周波数をカットするハイパスフィルタだし，一方，複素係数フィルタの虚数部は hilbert 変換器と同じものになっていることを考えれば．本質的に PSN方式 もフィルタ方式も同じということだろう（もちろん実現手法の違いはある）．
FM demodulation (SDR using dsPIC)
FMの復調機能の追加を行った．
AMの復調ができているので，それを少しモディファイするだけでOK.

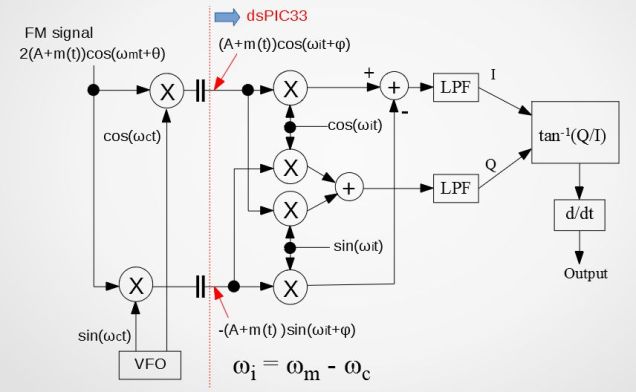

つまりAMは振幅を求めるがFMは位相を求めて微分すればよいので，下図のような構成になる．
tan の逆関数は安直にテーブル参照にした．math ライブラリのatanやatan2関数は処理が重くて使えなかった．
今のところSGからのFM信号はうまく復調できている．リミッタを深く効かせた通常のFM復調と違ってノイズは多め．この方式はI,Q信号の瞬時値から位相を計算するため，リミッタが使えないから仕方ない．
もう少しテストが必要かもしれないが，とりあえず SSB(USB/LSB)，CW，AM，FM モードの受信が可能になった．
